机箱的散热措施
> 密封型机箱内部的温度上升
密封型机箱内置电子设备、装置时，可根据简单的公式及图表推算机箱内部温度上升值，该值与室外温度的和即为机箱内部温度。
U：热导率〔W/(m²·K)〕
是取决于机箱材质的固定值，经喷涂处理的铁制板材的导热率U通常为5W/（m²·K）。
S：机箱的有效散热面积〔m²〕
机箱的表面积一般由6个面面积的求和而得，但根据机箱的设置状态，如果存在无热量进出的面（立式落地安装时的底面等），则将该面以外的总面积算作有效散热面积。
P：机箱内部发热量〔W〕
由机箱内置各设备的发热量求和而得。
*计算内置设备的发热量时，可参考机箱用热关联设备技术研究会※技术资料 第001号《机箱内内置设备的发热量（大致标准）指南》。
室外温度〔℃〕
计算机箱内部温度时，室外温度应使用最差条件下机箱安装场所的最高温度（夏季）
> 机箱的散热方法
如果机箱内部温度的推算值超过内装电子仪器、设备的最高使用温度，必须采取散热措施。

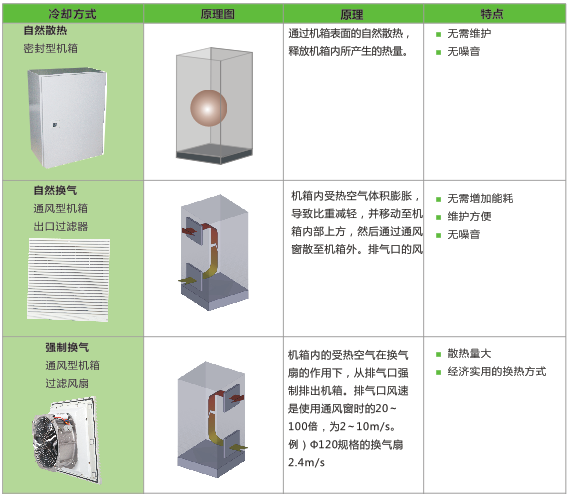

机箱的散热方法（冷却方式）由以下几种：通过机箱表面散热的自然散热、通过空气自然对流实现自然换气、利用风扇强制换气、使用热交换器进行密封散热以及使用冷却装置进行强制冷却等。详情如表1所示。
可根据机箱的设置环境、内置设备的使用温度范围等规格选择散热方法。
> 散热设备的选择
选择散热方法（冷却方式）后，再选择可达到预期机箱内部温度的散热设备。
简便的选择方法
根据①机箱有效散热面积、②机箱内部发热量、③最高室外温度、④期望达到的机箱内部温度4个条件，选择散热设备。
具体选择时，请参阅本公司综合产品目录，或访问本公司主页（主页网址：http://www.leizig.com）。
> 室外机箱的散热措施
选择室外机箱的散热设备时，必须在上述4项条件的基础上同时考虑日光照射的影响（日光照射产生的热量）。作为室外的散热措施，使用附带遮光板（可降低日光照射的影响）的机箱、防尘、防水性能优异的室外通风窗、室外热交换器、室外冷却装置等十分有效。
最近，随着在带遮光板机箱上预装风扇、热交换器、冷却装置等散热设备的产品的上市，室外机箱的散热措施也变得日益简单。
此外，为了提高内置设备的可靠性，室外机箱除采取夏季散热措施外，使用加热器的冬季抗低温措施和使用除湿器的梅雨季节的抗结露措施也非常重要。
■ 根据机箱的设置环境、内置设备的规格等预先采取散热措施，不仅可以提高内置设备的可靠性和使用寿命，也可避免产生因温度异常而引发的故障，长期降低成本。
> 机箱内内置设备的发热量（大致标准）
备注：
■ 根据额定容量（VA）、额定输出（VA）计算时，乘以比率（%）后的值即为发热量（W）。
■ 不同设备的实际发热量有所差异，请通过各制造商的产品目录、技术资料等进行确认。
■ 配线及其他小零件等也是发热源，也应予以考虑。
注意:
计算机箱内部实际总发热量时，除本资料所刊载的电气设备以外，内部配线及指示灯等不易计算的零部件的发热量虽小，但由于大量使用也应予以考虑。
此外，更精确地计算发热量时，由于本资料所刊载的发热量数值与实际值可能存在差异，请在参考各电气设备制造商的产品目录等资料上的发热量的同时，考虑设备的运转率后进行计算。
